一、GA42H单杠杆安全阀产品概述
GA42H单杠杆安全阀适用于工作温度≤450℃的电站锅炉和压力容器上，防止压力超过允许****值，介质可为蒸汽、空气。
二、GA42H单杠杆安全阀主要零部件材料表
序号 |
零件名称 |
材料 |
1 |
阀座 |
WCB |
2 |
阀瓣 |
2Cr13 |
3 |
重锤 |
铸铁 |
4 |
阀体 |
碳钢/铬钼钢 |
5 |
阀杆 |
2Cr13 |
6 |
杠杆 |
碳钢 |
7 |
导向套 |
不锈钢 |
三、GA42H单杠杆安全阀主要外形尺寸表
公称压力 PN(Mpa) |
公称通径 DN(mm) |
尺寸 |
|||||||||||
do-z |
L |
H |
出口法兰式 |
出口承插式 |
|||||||||
DN’ |
D2’ |
D1’ |
D’ |
n-M |
d1 |
K2 |
K3 |
D3 |
|||||
1.6 |
50 |
40×1 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
2.5 |
50 |
40×1 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
4.0 |
50 |
40×1 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
6.4 |
50 |
40×1 |
840 |
420 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
10.0 |
50 |
40×1 |
840 |
420 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |

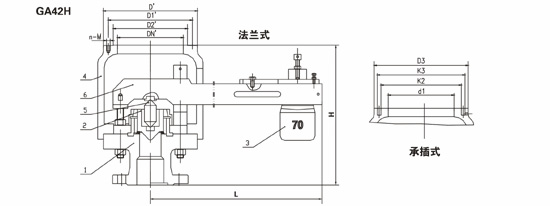

四、GA42H单杠杆安全阀主要结构图
客户订货须知：
GA42H双杠杆安全阀主要安装说明：
1、各种单杠杆安全阀GA42H型都应垂直安装。
2、单杠杆安全阀GA42H型出口处应无阻力，避免产生受压现象。
3、单杠杆安全阀GA42H型在安装前应专门测试，并检查其官密封性。
4、对使用中的单杠杆安全阀GA42H型应作定期检查。
