产品名称：Z41Y锻钢法兰闸阀,法兰锻钢闸阀

产品型号：Z41Y

一、锻钢法兰闸阀概述：

锻钢法兰闸阀整体法兰端阀门有三种阀盖设计，一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，三种是自密封阀盖，通过螺纹与自密封阀盖连接。

整体法兰端阀门结构设计可用在闸阀、截止阀、立升式止回阀和旋启式止回阀。

二、锻钢法兰闸阀结构设计和规范：

锻钢闸阀制造按API 602,BS5352,ANSI B16.34.

试验与验收按API 598,标识按照MSS SP-25.

三、锻钢法兰闸阀结构形式：

1、全通径或缩径

2、结构长度按ANSI/ASME B16.10

3、法兰按ANSI/ASME B16.5

4、自密封阀盖

5、明杆带支架

6、两端自动调整的填料压套；

7、本体倒密封

8、整体阀体法兰

9、对焊端按ANSI/ASME B16.25

10、环连接阀体阀盖垫片

11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

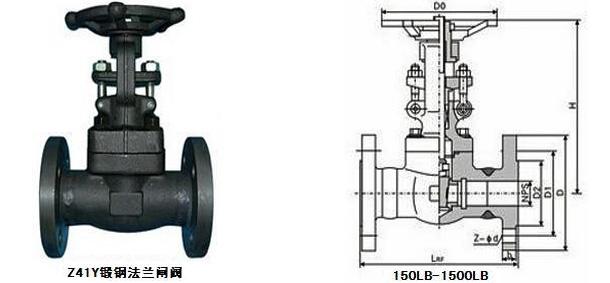

四、锻钢法兰闸阀结构图：

五、锻钢法兰闸阀材料表：

注意：可按要求采用其他材料 Note:Other materials are available upon request.

CS=碳钢 AS=合金钢 SS=不锈钢 CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;

六、锻钢法兰闸阀尺寸和重量表：
