一、GYA系列液压安全阀产品概述
GYA系列液压安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐免遭破坏,液压安全阀装于油罐顶部与呼吸阀配合使用,控制压力:+56毫米水柱至-50毫米水柱。
二、GYA系列液压安全阀安装说明
①各种GYA液压安全阀都应垂直安装。
②GYA液压安全阀出口处应无阻力,避免产生受压现象。
③GYA液压安全阀在安装前应专门测试,并检查其官密封性。
④对使用中的GYA液压安全阀应作定期检查。
三、GYA系列液压安全阀主要标准规范
设计制造标准:GB/T 12243-2005
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

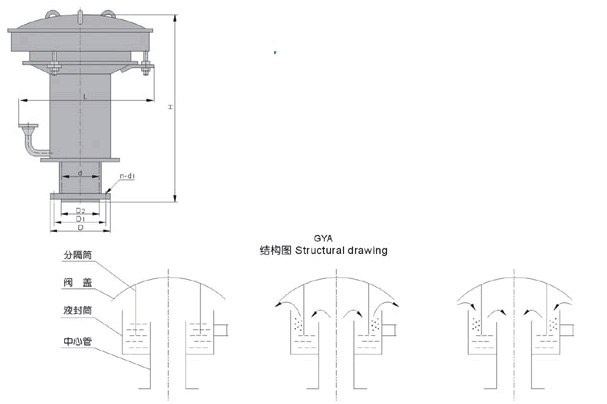

四、GYA系列液压安全阀主要外形尺寸和连接尺寸及重量
型号 |
规格 |
安装尺寸(毫米) |
重量 |
||||||
d |
D |
D1 |
D2 |
n-d1 |
L |
H |
|||
GYA-80 |
80 |
φ85 |
φ185 |
φ150 |
φ125 |
4-φ18 |
376 |
424 |
38 |
GYA-100 |
100 |
φ105 |
φ205 |
φ170 |
φ145 |
4-φ18 |
500 |
605 |
42 |
GYA-150 |
150 |
φ148 |
φ260 |
φ225 |
φ200 |
8-φ18 |
650 |
705 |
66 |
GYA-200 |
200 |
φ210 |
φ315 |
φ280 |
φ255 |
8-φ18 |
900 |
755 |
97 |
GYA-250 |
250 |
φ264 |
φ370 |
φ335 |
φ310 |
12-φ18 |
1050 |
885 |
140 |
