一、ANA42F内装式安全阀产品概述
ANA42F内装式安全阀主要用于铁路和汽车石油液化气槽车或地面液化气储罐上，起超压安全保护作用。
二、ANA42F内装式安全阀产品结构特点
其弹簧是直接裸露在外面的，缺点一是在运输、安装的过程中容易损坏，而且很容易被介质腐蚀，导致整定压力不准确，严重时弹簧断裂，介质从阀口处泄漏，发生不可预料的后果。缺点二是当内装式安全阀在开启或关闭时，下弹簧座与弹簧的伸缩引起的快速移动在液相介质中产生很大的阻力，同时可能会产水击现象，直接影响到阀门的整定压力、启闭压力、开启高度、回座密封性等性能。
三、ANA42F内装式安全阀主要零部件材料
No |
零件名称 |
材料 |
1 |
阀 瓣 |
碳钢 |
2 |
密封垫 |
聚四氟乙烯 |
3 |
阀 体 |
碳钢 |
4 |
阀 杆 |
1Cr18Ni9Ti |
5 |
阀 座 |
碳钢 |
6 |
支 架 |
碳钢 |
四、ANA42F内装式安全阀主要外形及连接尺寸
公称通径DN(mm) |
尺寸 |
||||||||
L |
D |
D1 |
D2 |
do |
b |
f |
Z-d |
≈H |
|
50 |
95 |
160 |
125 |
100 |
34 |
20 |
3 |
4-18 |
376 |
80 |
99 |
235 |
190 |
149 |
52 |
25 |
4.5 |
8-22 |
512 |

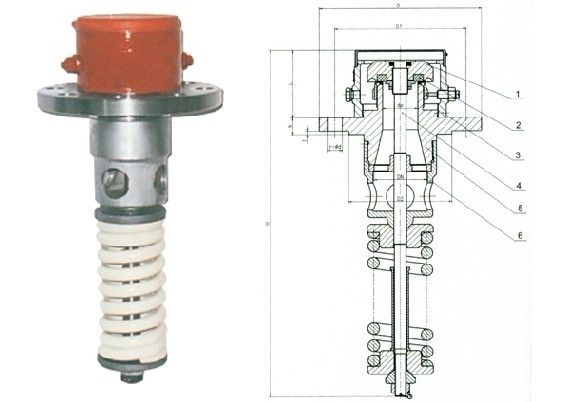

五、ANA42F内装式安全阀主要结构图
